联系人:周经理
手机:18082182988
电话:0515-88403988
邮箱:jzzgk@189.cn
网址:www.jzzgk.com
地址:盐城市盐都区秦南镇千秋村
详细内容
当前位置:首页 > 新闻中心 > 行业知识 > 详细内容
冷却塔防腐的重要性
作者:江苏金蜘蛛高空工程有限公司 来源:www.jzzgk.com 发表时间:2018-6-14 浏览: 次  百度一下

冷却塔防腐的重要性

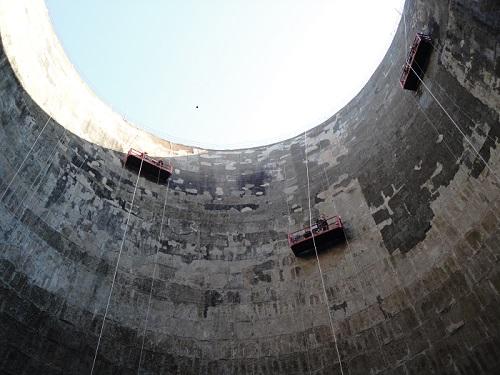

冷却塔防腐一直以来是一个比较严重的话题,困扰着多数厂家以及企业。如何对冷却塔进行防腐问题。下面就浅谈如何对冷却塔进行防腐。双曲冷却塔严重破坏原因的分析研究塔体混凝土与冷却水隔离开,防止混凝土吸水饱和发生冻融破坏和受冷却水的融出性侵蚀破坏。如果防腐层很好地发挥作用,相信塔体即使混凝土抗冻标号不足,也会免遭破坏或延迟破坏。盐城华夏高空建筑防腐维修有限公司经过实际检查后发现,混凝土低强区塔体内壁防腐防水涂层几乎完全起皮或脱落,涂层过早脱落失效,没有达到涂层应有的隔水作用,使抗冻性能低的混凝土过早地暴露于冷却水中,吸水饱和并在冻融作用下发生冻融破坏。冷却塔防腐防水层的脱落,与冷却塔防腐防水层施工中存在涂料涂刷时机过早、混凝土强度过低以及混凝土表面湿度过大等因素有关,这些因素致使涂层与混凝土面结合强度降低。

冷却塔塔内壁所用涂料,尽管按性能可以在稍潮湿的基面上施工,但在混凝土脱模后过早地涂敷,由于混凝土本身潮湿,含水量大,其粘结力会大大降低,就容易脱落失效。据了解, 冷却塔塔内壁涂层是在混凝土脱模不久就开始了涂刷作业,与混凝土的上升速度同步。当混凝土浇筑层上升速度小,气温高时,混凝土表面干燥快,且混凝土表面在涂料施工前有足够的时间干燥,这种情况下施工涂料,效果较好,如塔体下部每2~3 天上升一板,当时的施工温度也较高,混凝土的强度也高,塔体壁较厚,混凝土易于施工,因此,这个区域的混凝土表面的涂料基本完好,没有脱落。而喉部涂料的施工正好相反,混凝土浇筑层上升速度大,每天上升一板,涂料涂敷前混凝土表面干燥时间较前期的干燥时间减少一半甚至2/ 3 ,加上喉部60~61 层浇筑当天温度较高31 ℃,第二天气温聚降止19 ℃,第三天温度为26 ℃,第二、三天这样低的温度是整个塔体施工中最低的。间隔时间短、环境温度低,对于混凝土早期强度的增长以及混凝土表面的干燥不利。并且喉部塔体壁厚也是塔体上最薄区,壁厚仅155mm ,其内还分布有两层密集的钢筋网,采用塌落度30~50mm 最大粒径45mm 的混凝土,根本无法浇筑,施工中必然通过单纯加水调整塌落度,致使这个区域的混凝土自由水含量增加、强度降低。混凝土的强度对涂料的粘结力也有影响,混凝土强度越高,混凝土中水泥的水化越充分,混凝土中没有参加水化反应的自由水份含量越小,混凝土的表面就越容易干燥,涂料与混凝土表面的粘结力就越大,反之,强度低的混凝土,其强度发展也慢,混凝土中的自由水份越多,混凝土表面越不易干燥,浇筑之后相同龄期进行涂料罩面施工,其效果就较强度高的混凝土差得多。这些是造成该区域混凝土表面的涂层粘结强度低的因素。从检查情况看,严重破坏区域均处于壁厚薄、上升速度快、气温低几个条件同时具备的施工期。这个区域表面的涂层基本无存。



上一篇:烟囱新建_烟囱出现裂缝怎么办?
下一篇:冷却塔和烟塔防腐材料有哪几种
网站首页 |  公司简介 | 工程案例 | 新闻中心 | 资质荣誉 | 网站公告 | 留言中心 | 联系我们 |  网站地图 |  RSS订阅
江苏金蜘蛛高空工程有限公司.    开户银行:中国工商银行股份有限公司盐城南环支行   帐号:1109660809200051606   城市推广列表
手机:18082182988    电话:0515-88403988   传真:0515-88038988  地址:盐城市盐都区秦南镇千秋村  企业邮箱:jzzgk@189.cn    苏ICP备15028385号-1
免责声明:本网站有部分内容来自互联网,如无意中涉及第三方知识产权,请来电或致函告之,本网站会及时回复并改进
